REDUCT案例研究-污水管道的傾角評估
/
/
REDUCT案例研究-污水管道的傾角評估

REDUCT案例研究-污水管道的傾角評估

管道材質:Concrete
管道尺寸:Ø 800mm (32”) 內徑
管道長度:Up to 240m (790’)

一條新開挖的廢水管道被安裝在非常柔軟的泥濘地面上。業主指定,作為交接程序的一部分,承包商在回填完成後提交一份高精度、高頻率的傾角報告。DuctRunner技術被證明是滿足這一要求的理想選擇,因為它以100Hz(每秒100個樣本)的速度記錄,並提供高度精確的傾角數據。

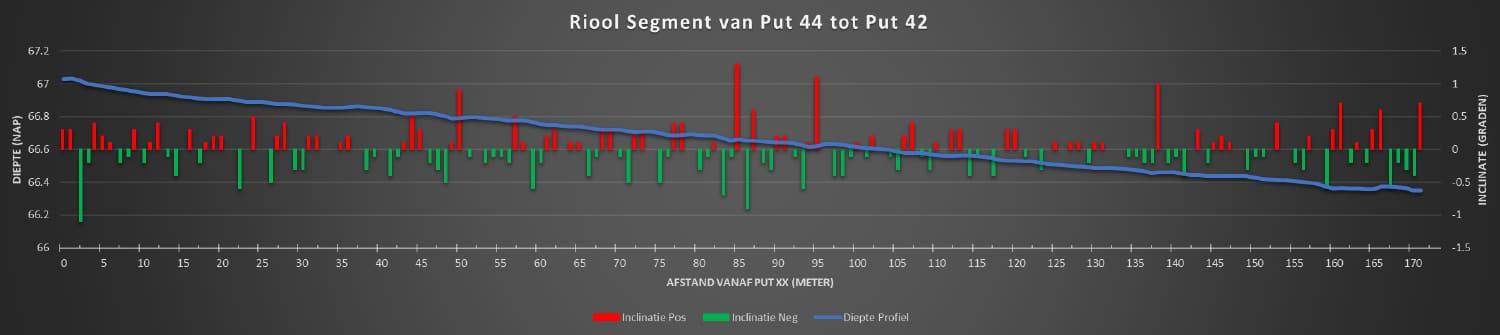

一個典型的分段報告看起來像上面的圖表。它的報告點頻率為1米/3英尺。紅條表示正傾角,綠條表示負傾角。藍線是深度曲線。現場工作人員對每條管道進行了兩次測繪。

了解更多設備資訊:
https://www.magitech.com.tw/cn/product-category/instruments/omu-mapping-system/
