OMU DR-2 慣性定位儀
/
/
/
/
OMU DR-2 慣性定位儀

DR-2是現今最小的光纖陀螺儀管道測繪設備。DR-2獨特的設計主要用於測繪小管徑的管道,例如電信管道、汙水管及家用管線等。


DR-2是現今最小的光纖陀螺儀管道測繪設備(fiber optical gyroscope)。DR-2獨特的設計主要用於測繪小管徑的管道,例如電信管道、汙水管及家用管線等。

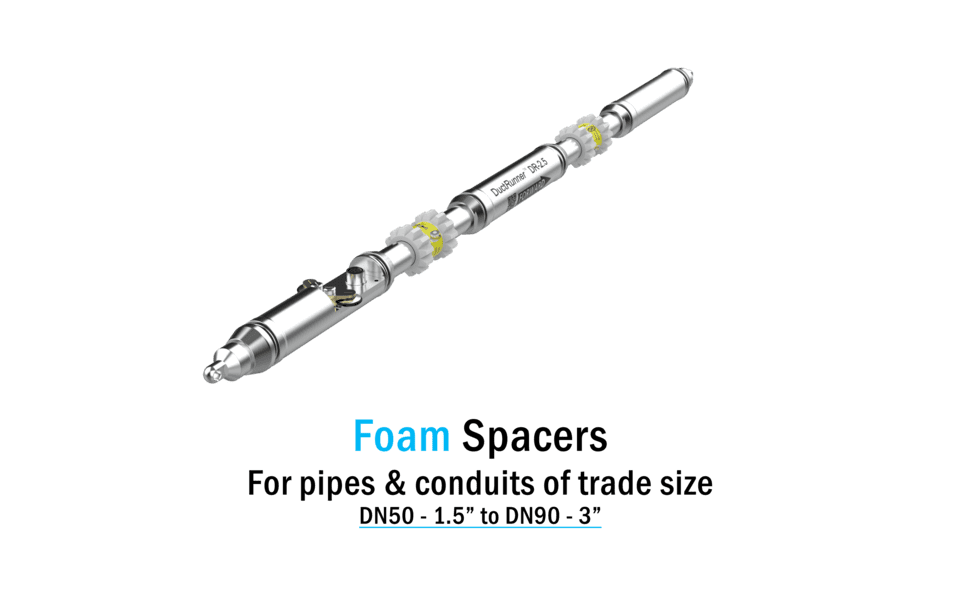

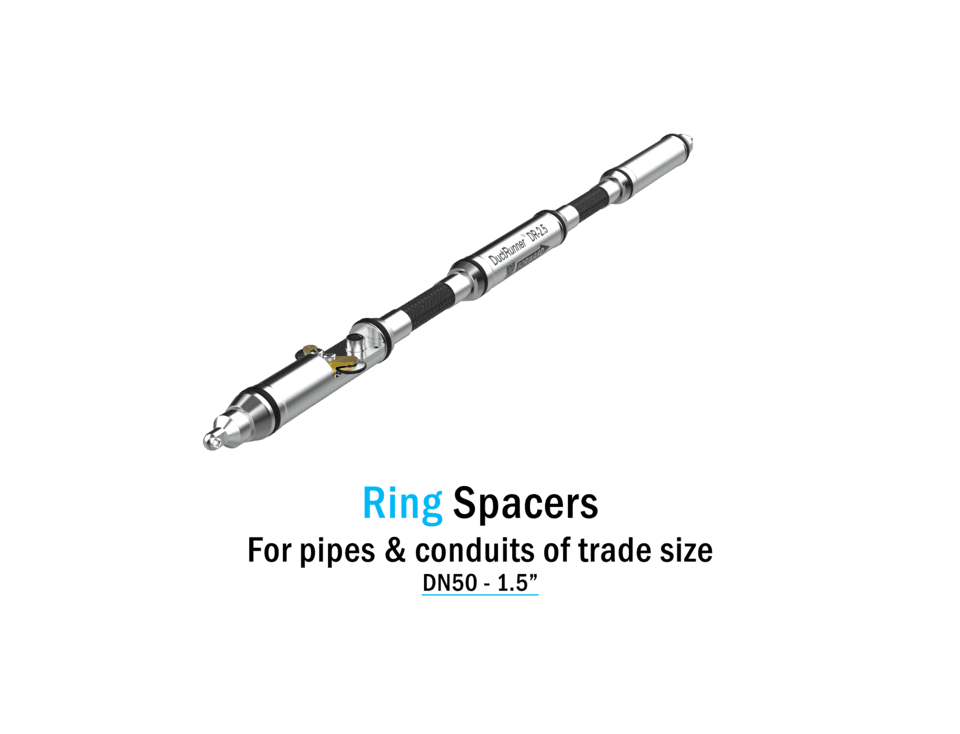

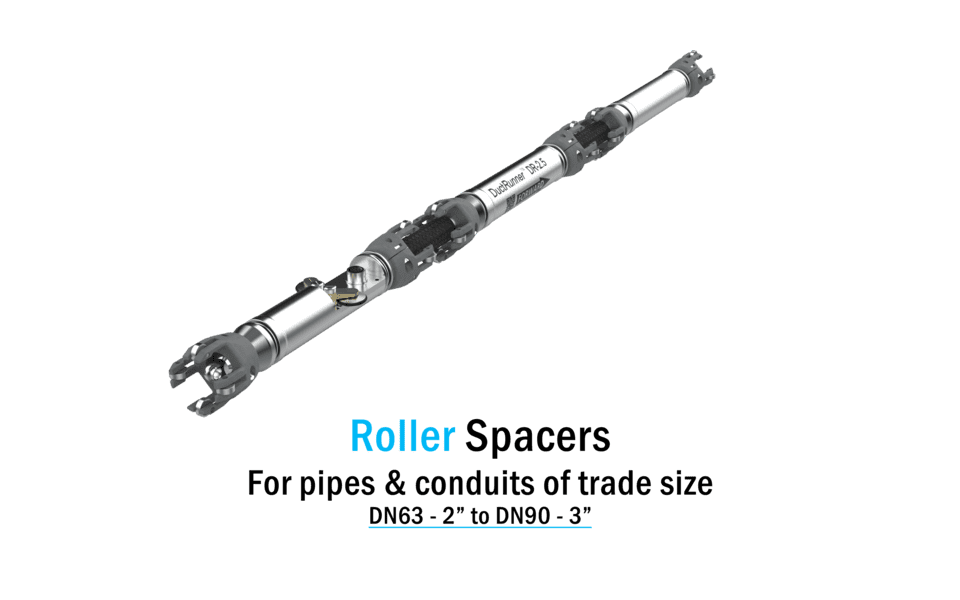

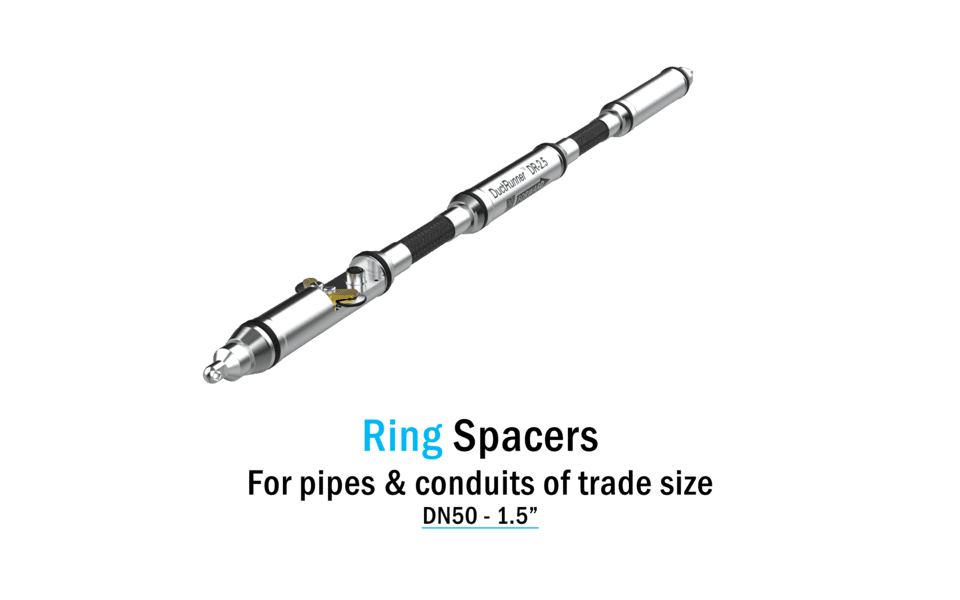

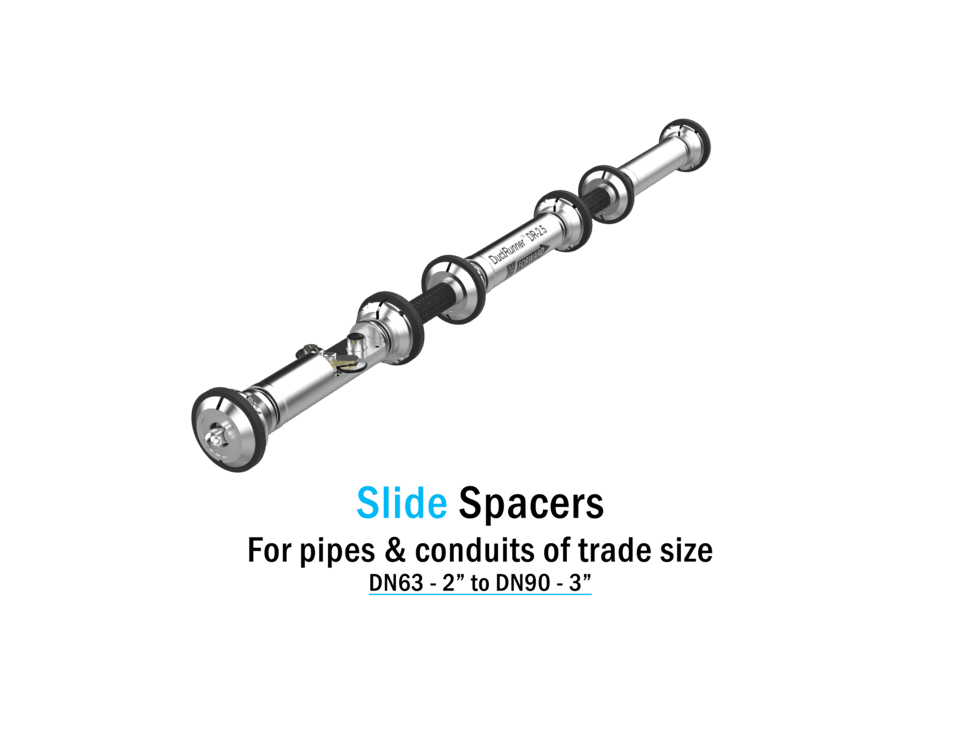

DR-2直徑可向外伸至2mm,並適用於40mm~75mm的管徑。相較於其他相似設備,此系統不僅操作容易,更提供了最可靠的測繪結果與最準確的管道位置。

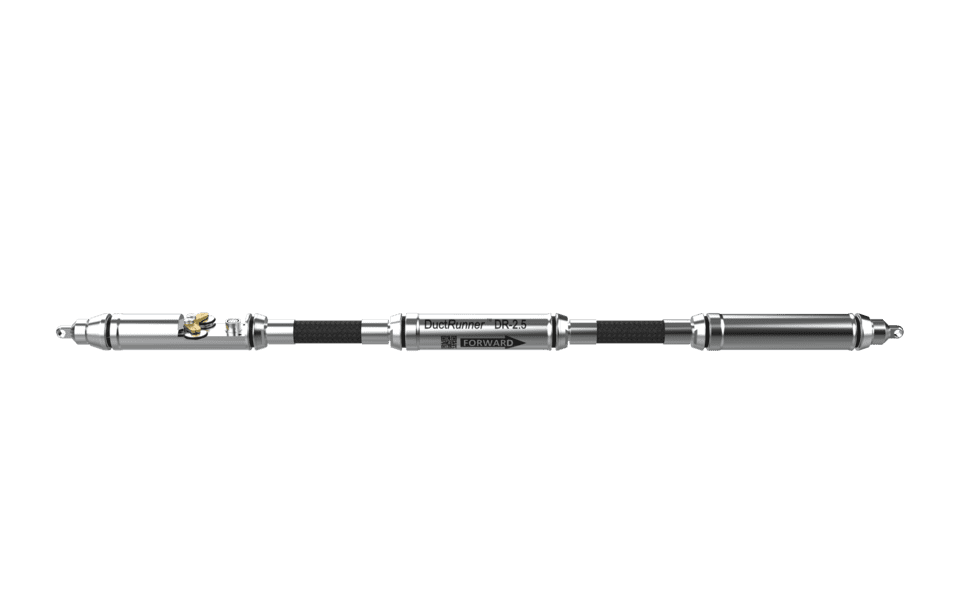

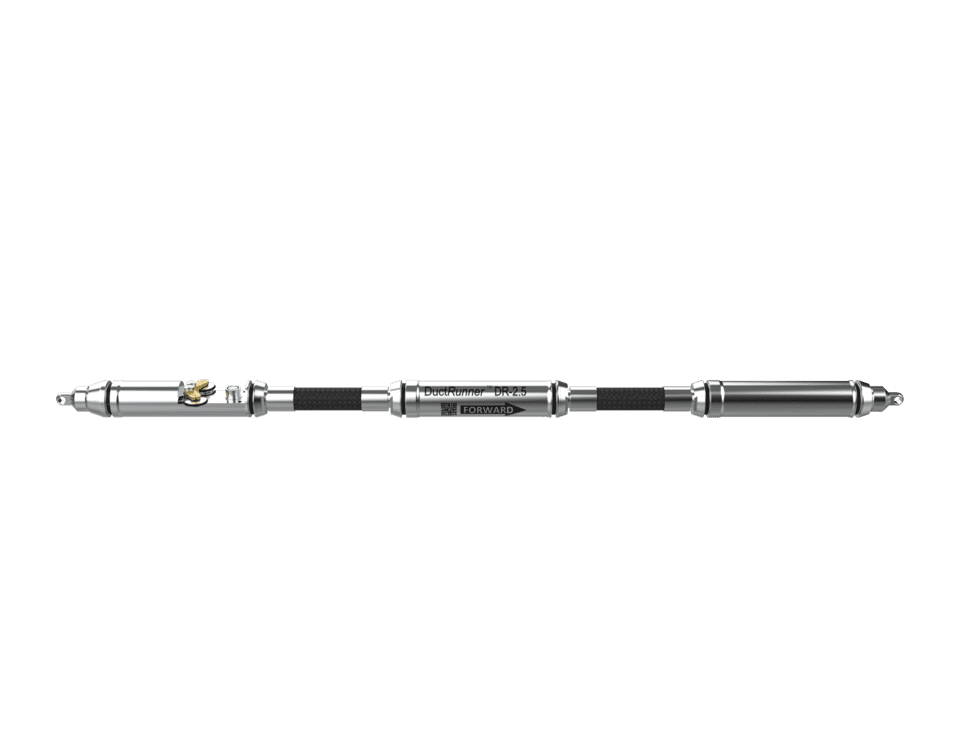

此設備是由三個可彎曲不鏽鋼PTFE區段連接所組成,此構造除了可讓DR-2順利通過管道內的小幅度彎曲,也能夠穿梭於窄小空間進行測繪,例如檢修孔、人手孔、下水道管線等。

技術規格

長度 : 770mm / 30″
直a徑 : 36mm / 1.4″
重量 : 2kg / 5lb
傾角測量範圍 : +45° to -45°
適用管徑 : 40mm to 76mm
最大拉力 : 75公斤
最大前進速度 : 2公尺/秒
資料讀取率 : 100 Hz
電池種類 : 鋰離子電池(Lithium Ion) / 2 小時
作業溫度 : -10°C/15°F to 50°C/120°F

主要特點

  • 最小曲率半徑:
    • DN50/SDR11 duct (ID40.8mm): 800mm
    • DN63/SDR11 duct (ID51.5mm): 600mm
    • DN90/SDR11 duct (ID73.6mm): 300mm
  • 不受電磁波或磁力干擾
  • 防水係數 5 bar / 75 psi
  • 資料輸出可被大部分軟體使用

輸出資訊概要

單位 : 公制或英制
頻率 : 操作者自訂 (最少1公分)
位置資料 :  X,Y,Z, (3D) 深度資訊 (2D)
定位資料 : 方位角 , 傾角
管道資料 : 2D 及 3D 曲率半徑資訊
輸出格式

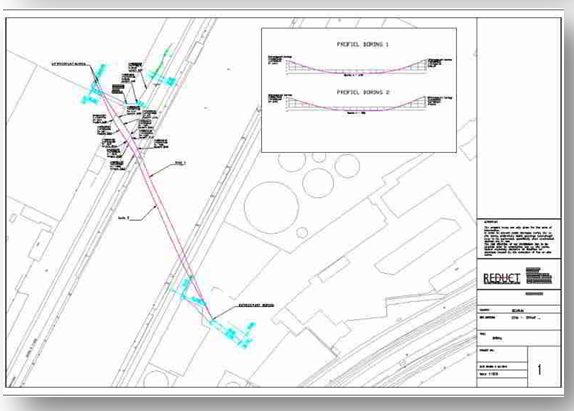

  • AutoCAD script

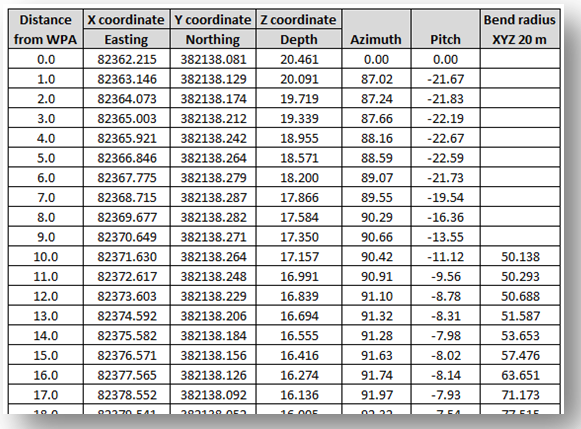

  • 數值以逗點區隔 (MS Excel, Total Station, 等)
  • 位映像分析及方位圖
  • XML

產品影片

產品手冊

產品手冊下載
