OMU DR-4 慣性定位儀
/
/
/
/
OMU DR-4 慣性定位儀

DR-4為多功能、高實用性的管道測繪系統。此系統可在不受區域及管道限制下,針對多種範圍管徑的管道進行檢測,並提供精準的管道定位資訊。


DR4是世界上用途最廣的3D管道測繪系統。其高精度、不設限的測繪距離和易於操作的特點使其成為所有公共管道基礎設施測繪時的首選系統。

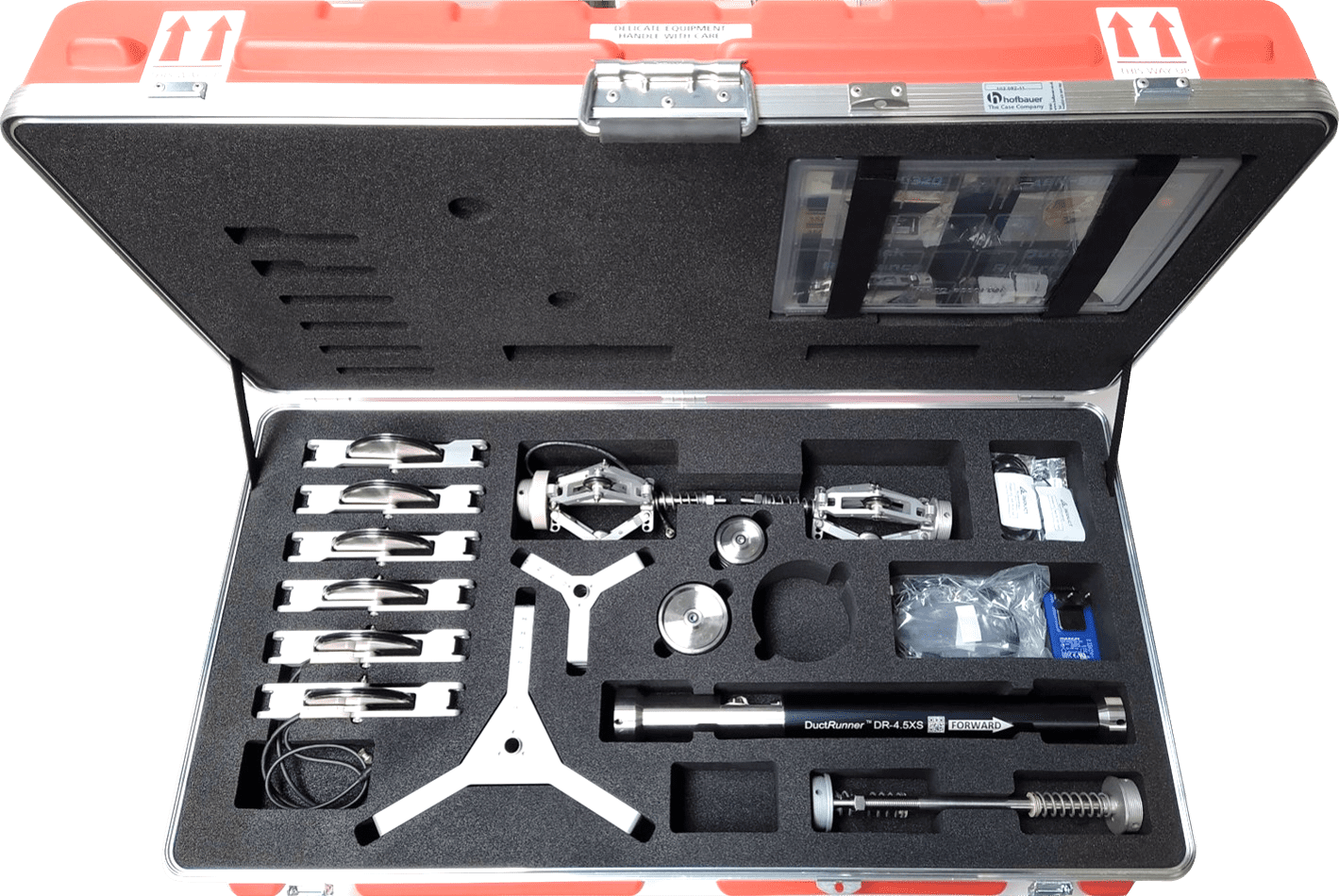

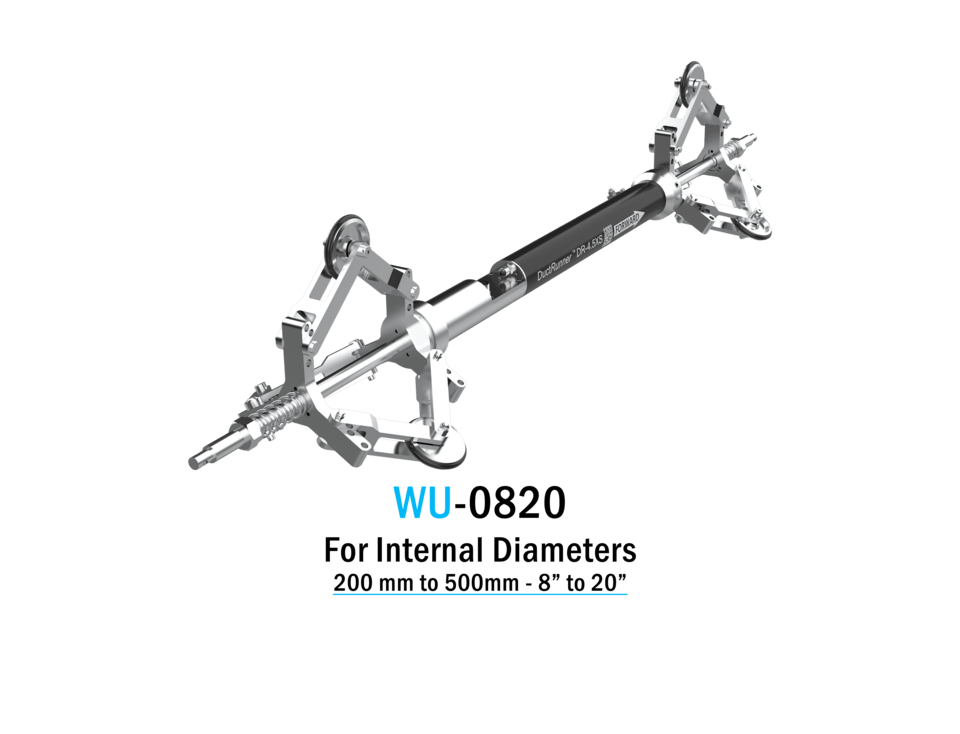

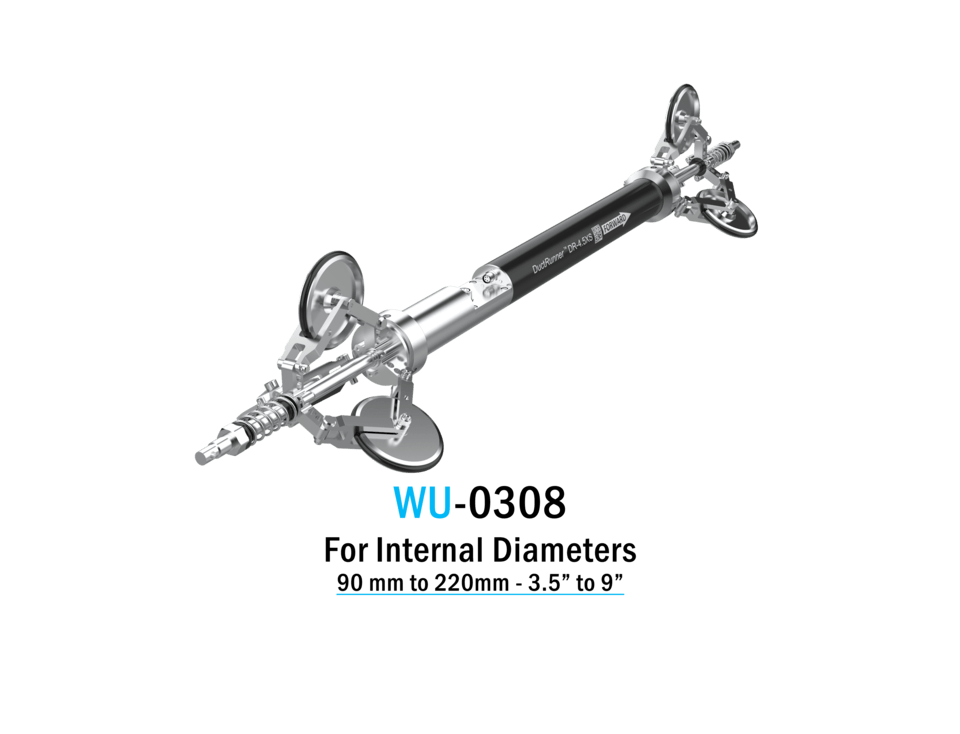

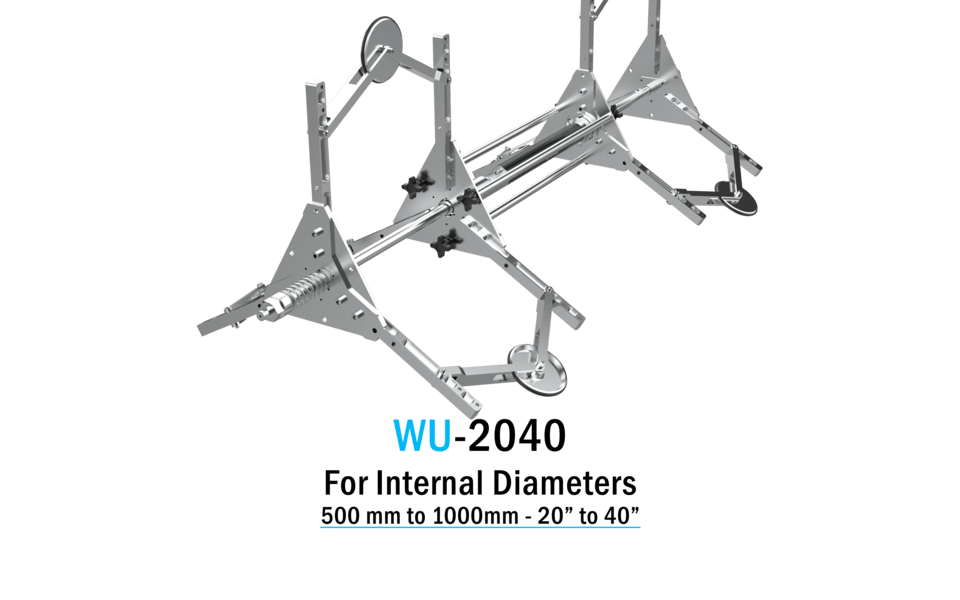

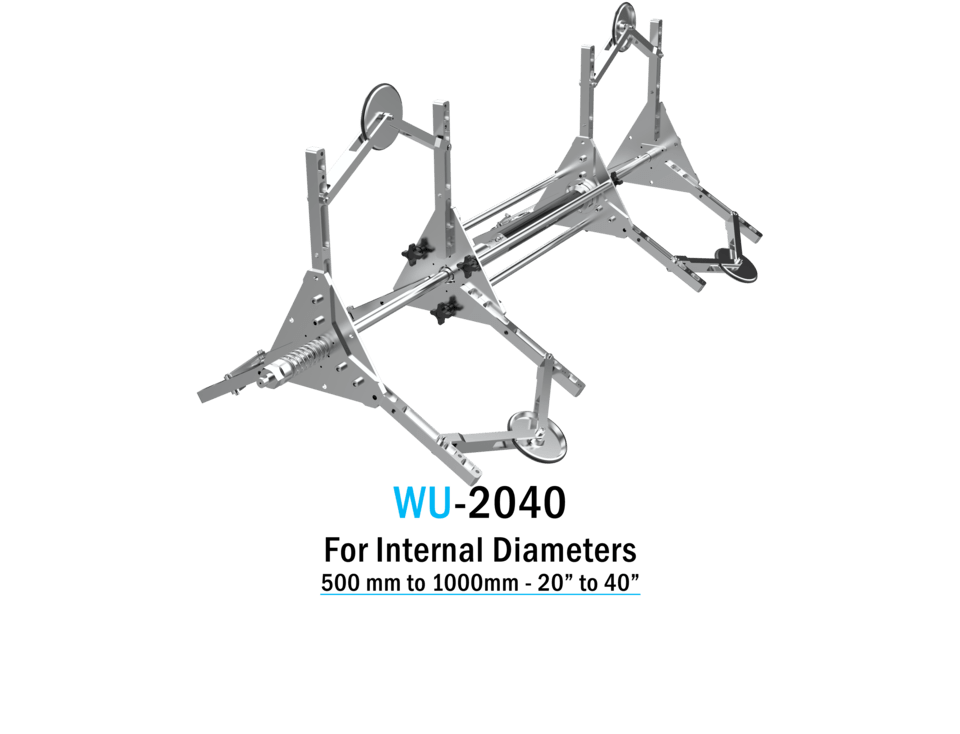

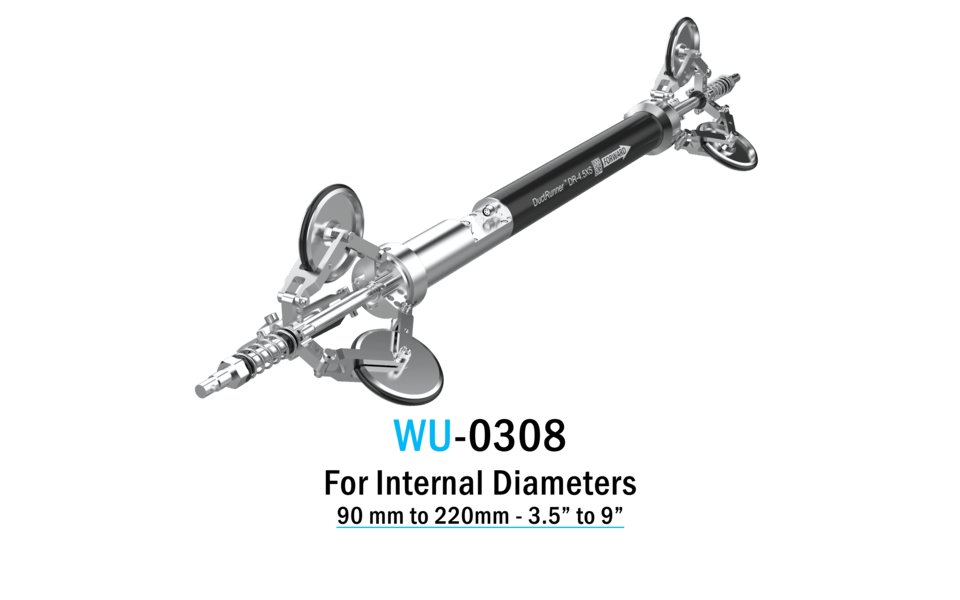

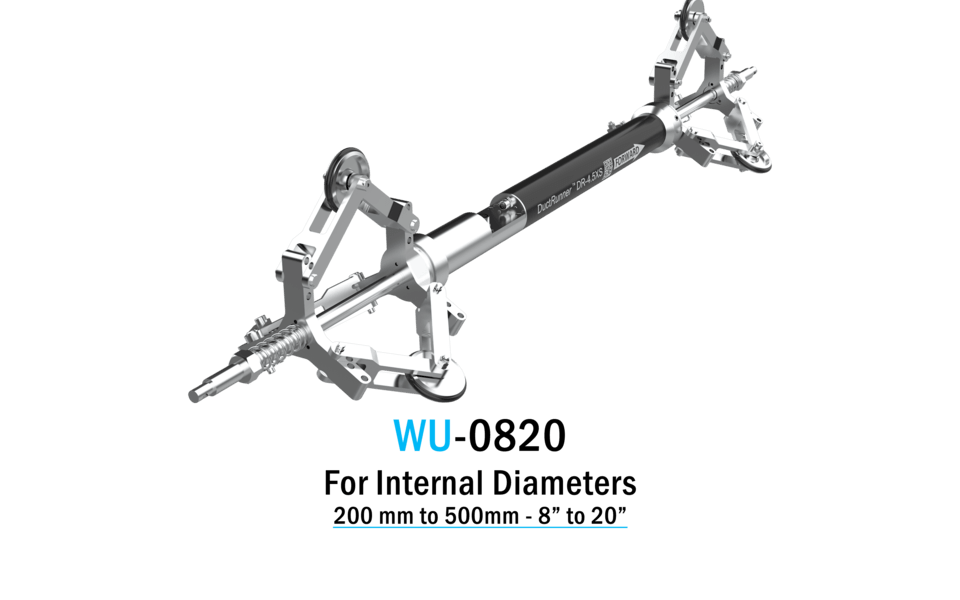

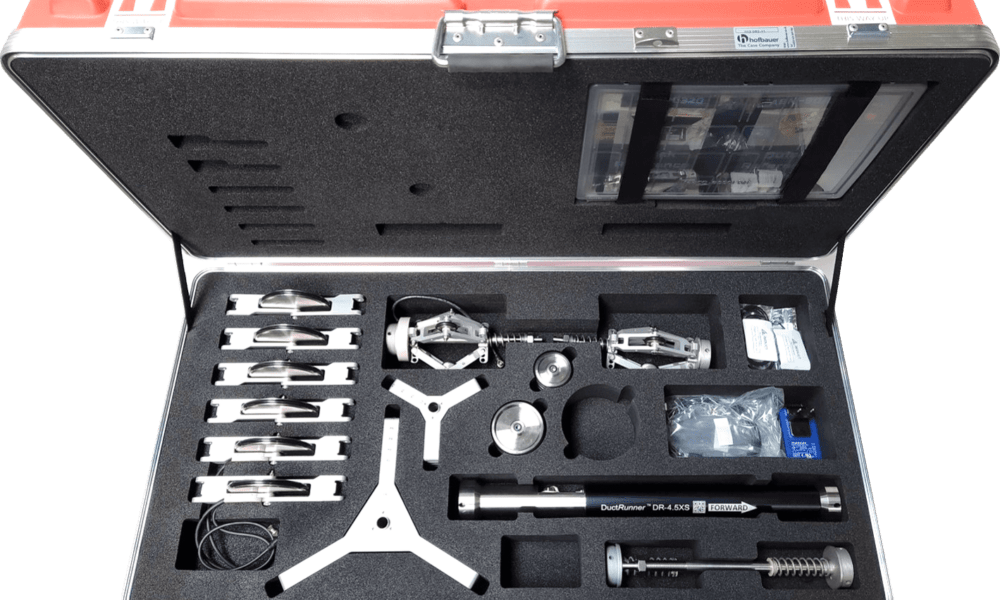

為達到和管道的最佳對齊,以及適配各種不同條件,一系列中心化輪組、以及管底輪組可供選用。中心化輪組可測繪從90毫米至1000毫米的管道。還有管底輪組可供測繪內靜在150毫米及以上之雨水和廢水管道。

技術規格

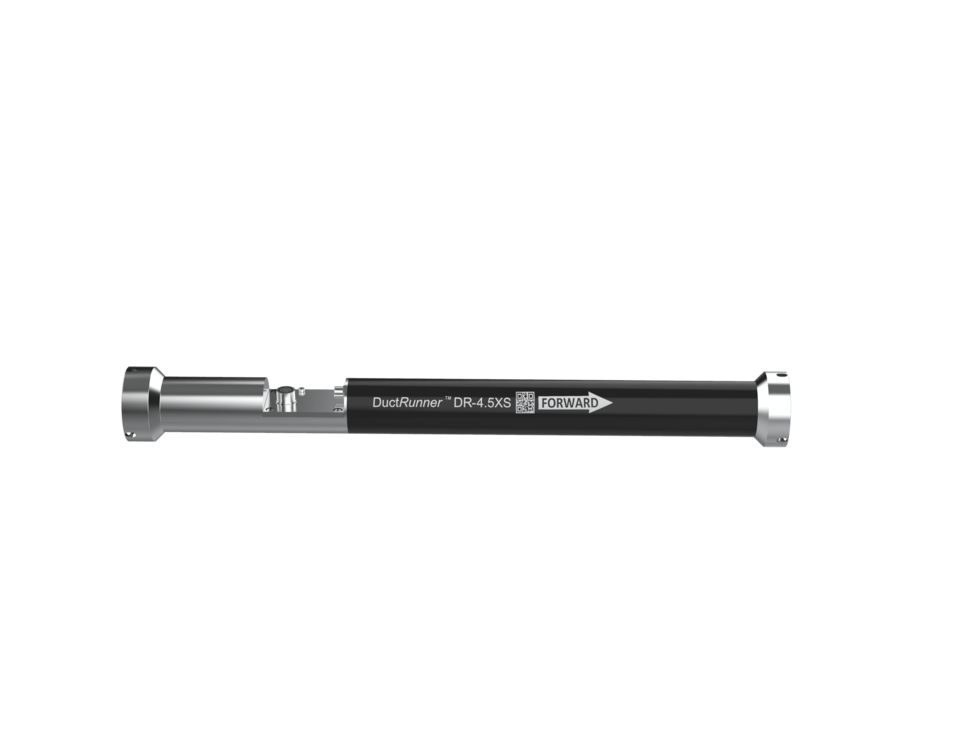

Probe Length : 504mm / 20″
Outer diameter : 42mm / 1.7″
Probe weight (excl. spacers) : 2 kg / 4lb
Gyroscope type : Fiber optic gyroscopes
Measurement inclination range : +45° to -45°
Pipe ID operating range : 80mm and up
Maximum Pulling Force : 150kg/300Lb
Maximum Travelling Speed : 2m/sec – 6ft/s
Data logging rate : 100 Hz
Battery type / autonomy : Rechargeable and interchangeable lithium-ion 18650 / 5 hours
Operating temperature : 0°C/32°F to 50°C/120°F
Software : X-Traction (XT)(Separate License)
: X-View (XV) Included in Product

主要特點



  • Large diameter range
  • Unaffected by magnetic influences
  • No lengthy calibration or roll test required prior to use
  • Adaptable fittings for bespoke survey situations
  • Water resistant up to 5 bar / 75 psi
  • Data output compatible with most software programs

產品手冊

產品手冊下載
