Reduct 陀螺儀管道測繪的特性和優點
什麼是陀螺儀管線測繪？
陀螺儀管道測繪是公用事業管道建設和測量部門使用的一種技術，用於提供地下公用事業管道和導管的三維地理資訊。

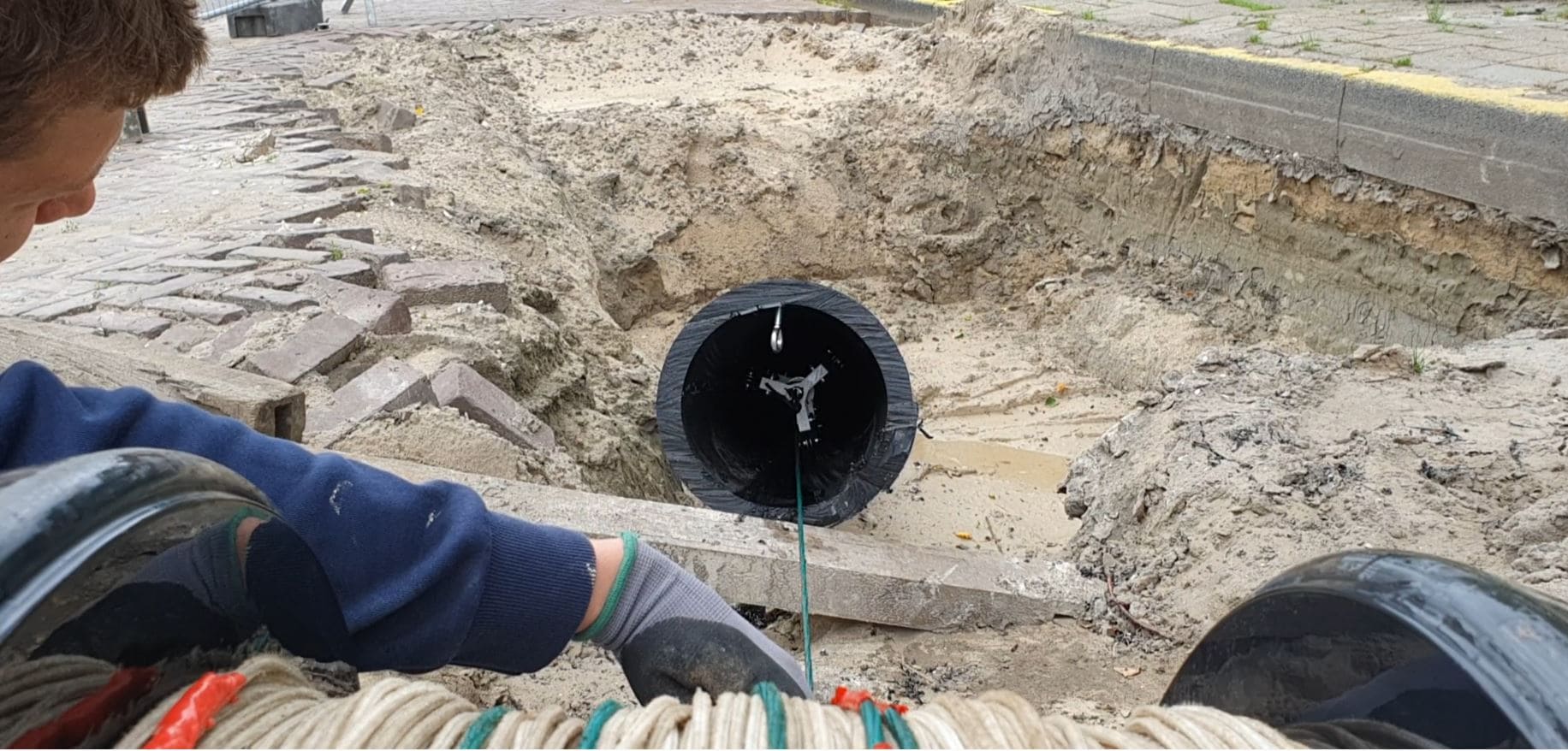

當慣性定位儀(Orientation Measurement Unit)通過管道或導管時，一系列的慣性傳感器以高頻率捕捉其航向、傾角和加速度的變化。

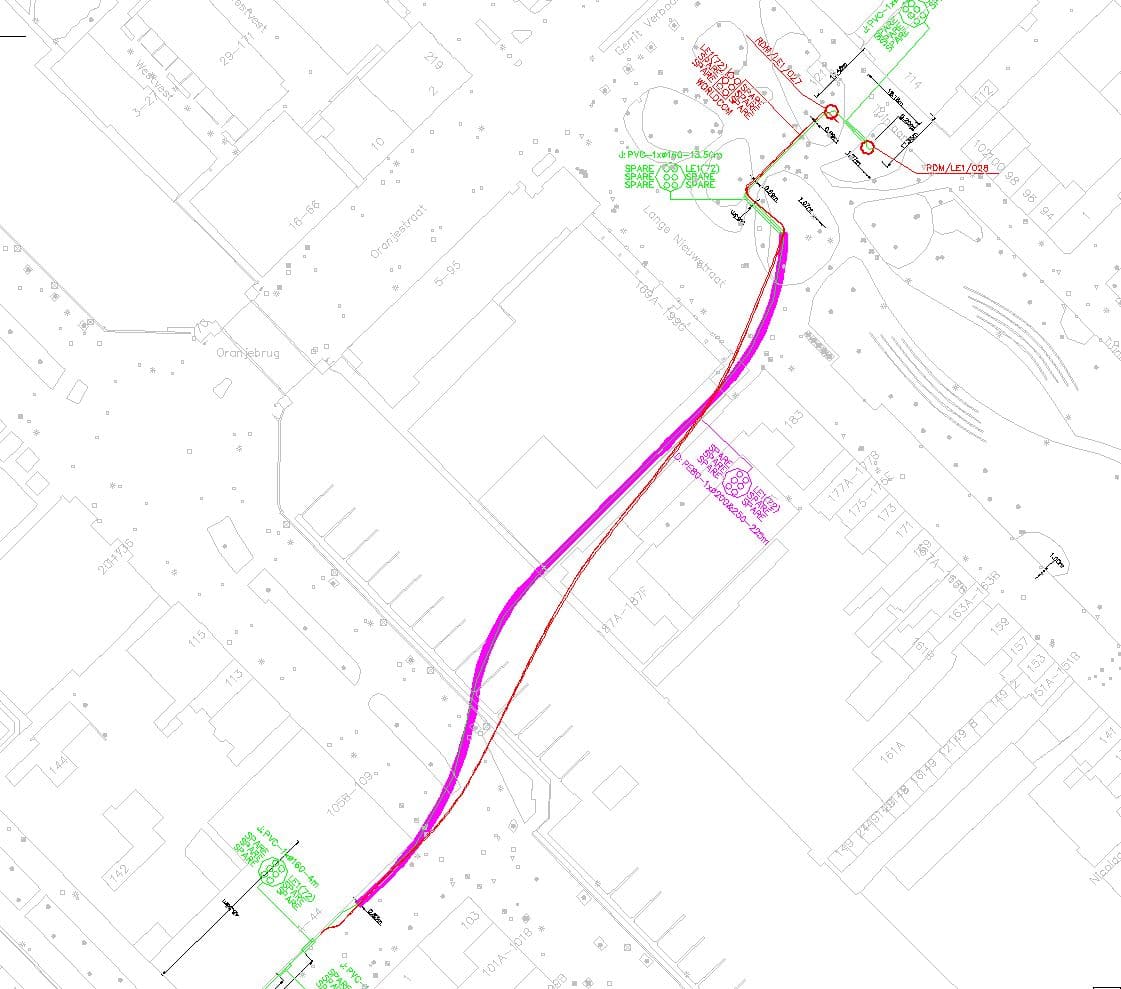

由此產生的三維剖面圖與管段的起點和終點坐標相聯繫，並創建了一張竣工圖，可立即上傳到任何GIS平台。
地下公用設施管道的陀螺儀測繪用途
損害預防
在土木工程項目中，地下公用設施數據的缺乏是造成管道損壞、人員傷亡、環境破壞和延誤的主要原因。陀螺儀測繪地下公共設施可提高公共設施勘測記錄的數據質量。
應力分析
加壓管道通常必須遵守最小彎曲半徑規範。由於高頻採樣率，Reduct陀螺儀測繪解決方案中的標準彎曲半徑計算功能可立即產生高度精確的彎曲半徑資訊。
重力下水道系統的流量管理
顧名思義，大多數的下水道都是利用重力作用，局部下陷導致的變形可能會導致管道的堵塞，隨著時間的推移。這就是為什麼在承包商移交之前，對新安裝的下水道系統進行傾斜評估，或定期對現有的下水道系統進行傾斜評估，對於優化網絡管理至關重要。
維修規劃
根據政策要求，所有公用設施都必須定期維護和檢查。然而，所需的維護水平可能因管道或其周圍土壤的狀況而有所不同。
有時，一條管道可能穿越幾種類型的土壤，或者位於地震多發區。通過定期測繪，可以在早期階段發現管道下沉的變化，並將維修費用轉到那些管道移動最嚴重的地區。
陀螺儀測繪技術的優點
不需要地面追蹤

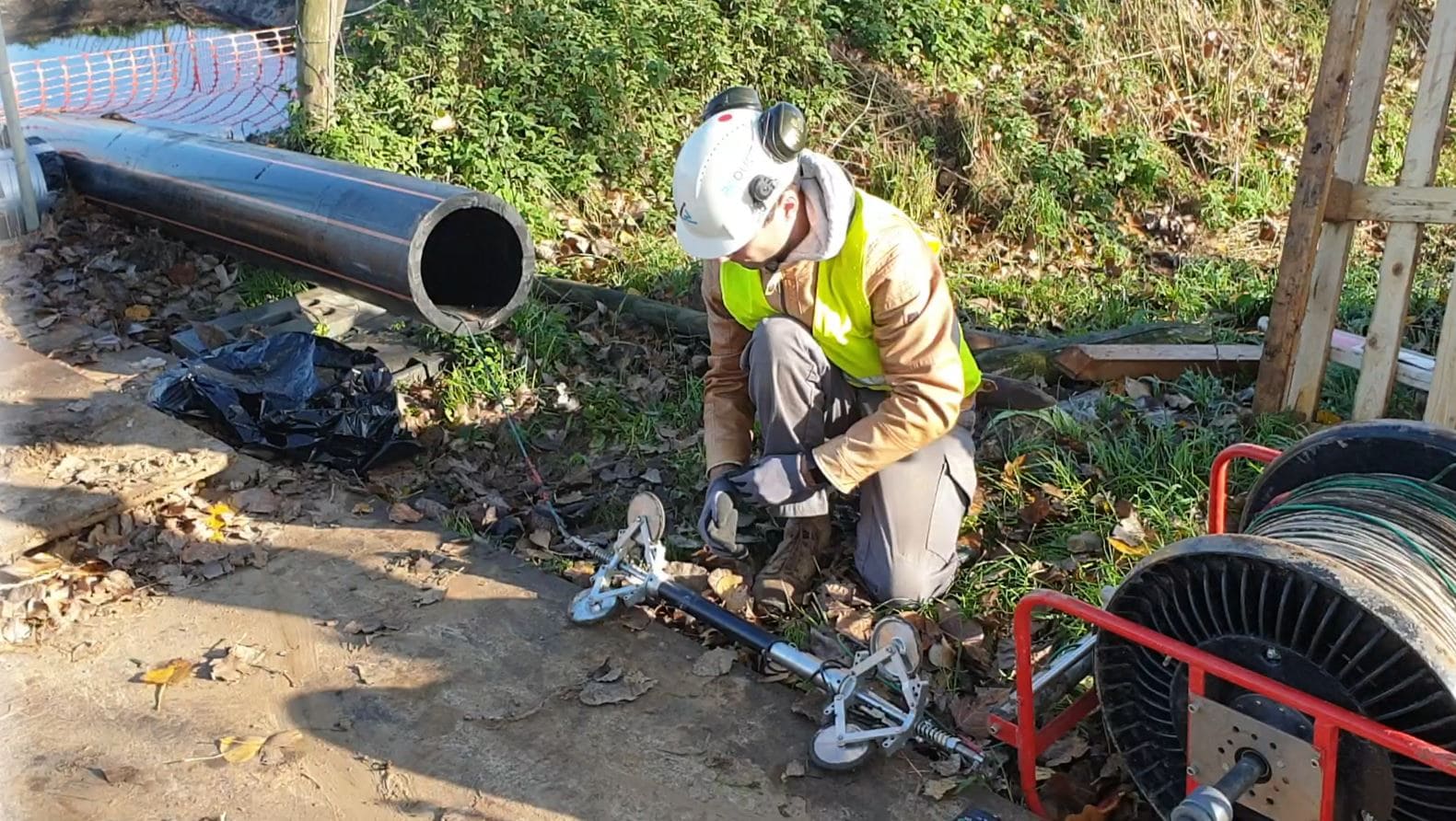

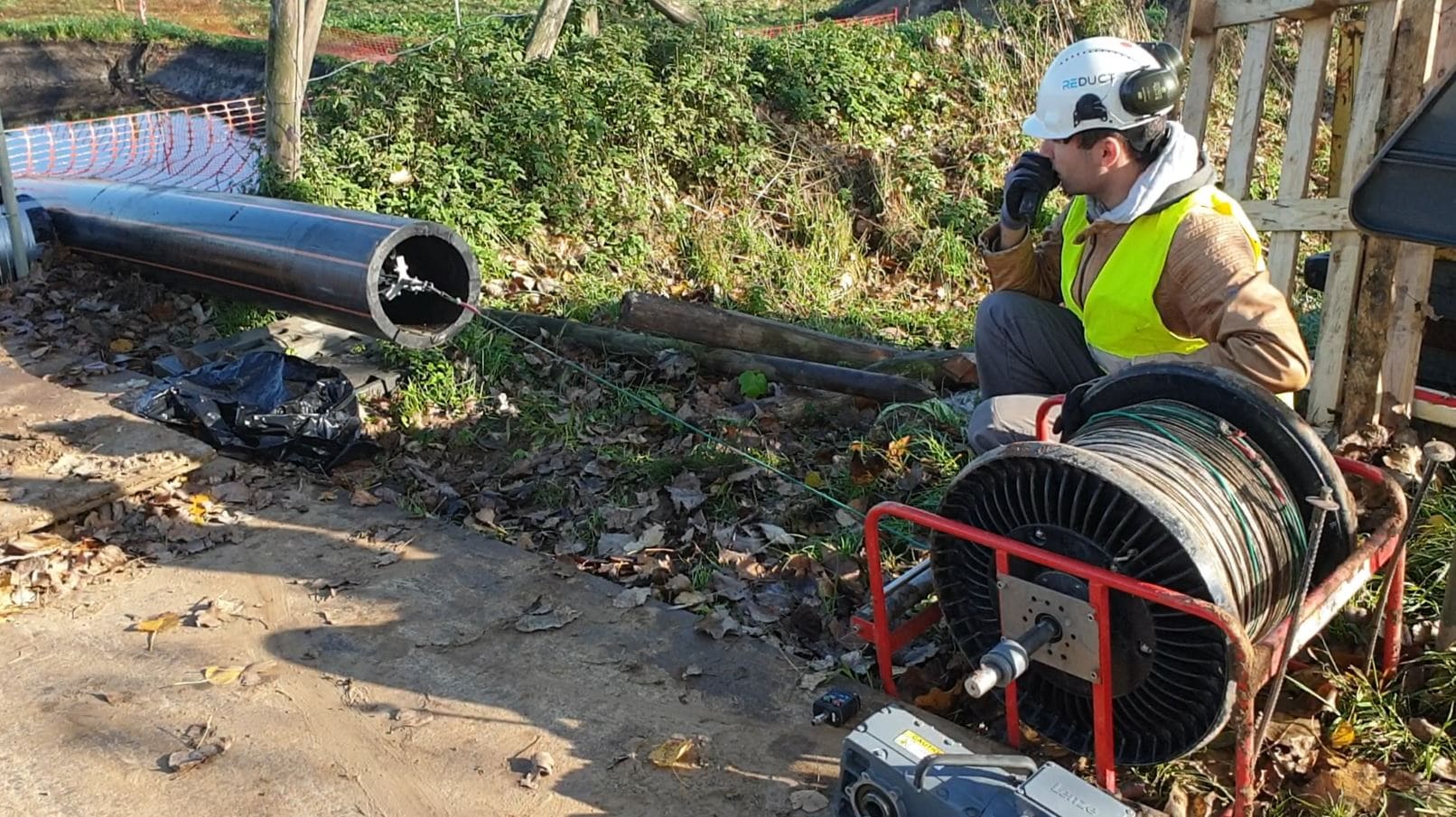

陀螺儀測繪工具在進入點和離開點之間自主運行。
可以在任何深度進行測繪
由於不需要追蹤，該探測器可以輕鬆繪製深層鋪設的管道、穿越河流、高速公路、火車軌道或建築物下方的管道。
不受地下水位和電磁干擾的影響
與其他一些定位技術相比，這是一個顯著的優勢。
進行測量需要不到一個小時的時間
一旦該裝置在管道中運行了四次，就可以通過將數據上傳到現場的筆記型電腦上進行現場分析。
高頻率下的採樣
在100Hz（每秒100個樣本）下，陀螺儀測繪創造了一個非常豐富的數據集，從中可以得出準確和高度詳細的位置和彎曲半徑資訊。
什麼時候是繪製陀螺儀測繪圖的最佳時機？
剛安裝完
在管道安裝後立即進行測繪，是管道生命週期中獲得準確竣工圖的最具成本效益的時刻。除了作為一種獨立的技術來驗證承包商的表現外，它還有助於保護您的管道在剩餘的運行壽命中免受第三方的損害。
暫時停用的公用事業管道
對於有可疑的竣工數據的現有管道，最佳的測繪時機是在停工維護或修理期間。陀螺儀測繪系統的高效操作程序意味著增量的停工時間非常有限。通常情況下，一段500米的管道可以在一個小時內完成測繪。
