REDUCT案例研究-繪製整個HDD管道的地圖以降低風險

管道材質：HDPE (with welds)
管道尺寸：Ø 130-164mm (5.1-6.5”) ID
管道長度：525m (1,725’) 管道深度：43m (140’)

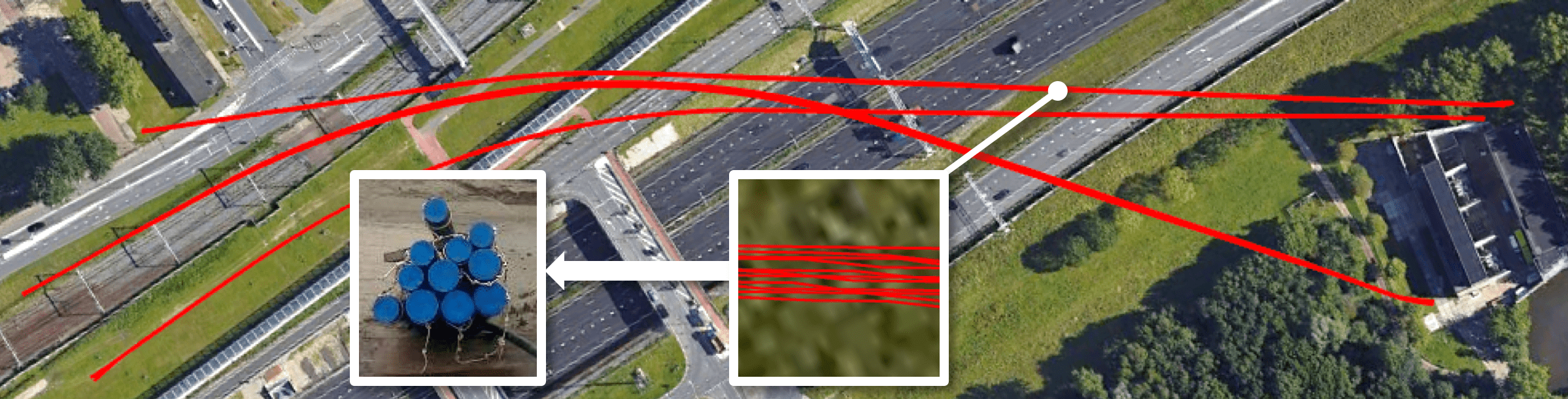

在準備鋪設一個新的交流道時，通過HDD安裝了三束各11根的管道。儘管在地表下舖設了約43米/140英尺，但電力公司業主擔心未來的地面工程會損壞這條高度關鍵路線上的管道或管束。

當在一個管束中只繪製一個管道時，對該管束中其他管道的位置一無所知，因此它們可以被放置在繪製的管道周圍的任何地方。這將需要在單個繪製管道的測量結果周圍建立一個重要的安全區。因此，所有的管道都被測繪，以便更準確地了解整個管束的位置，從而減少在建造階段的損壞風險。

現場工作人員遵循推薦的標準操作程序，對每個管道進行了四次測繪（所謂的FBBF方法）。工作人員實現了每天11根管道的生產率，或遠遠超過5.5公里/18.000英尺。

交流道完成後，沒有對管道造成任何損害。
