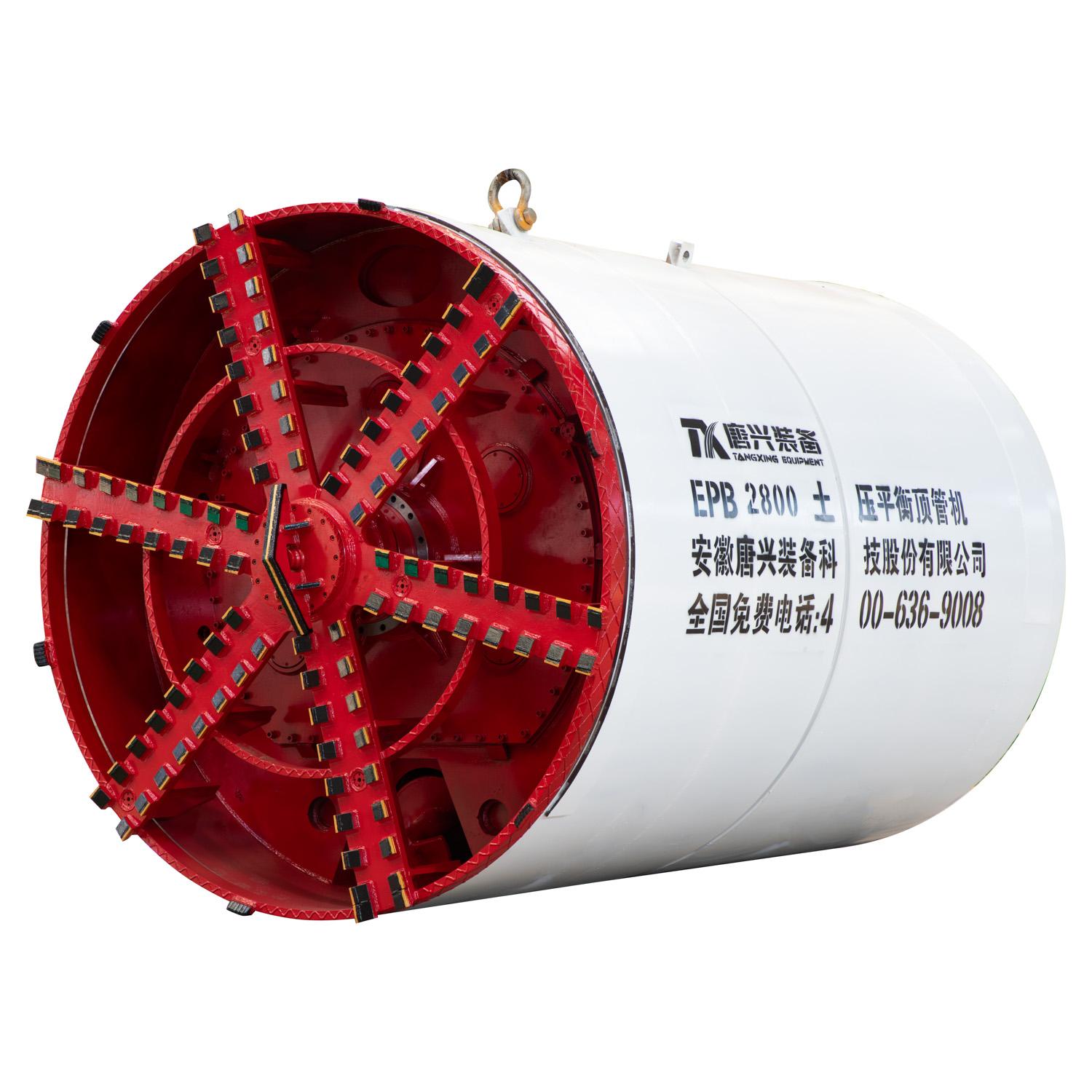

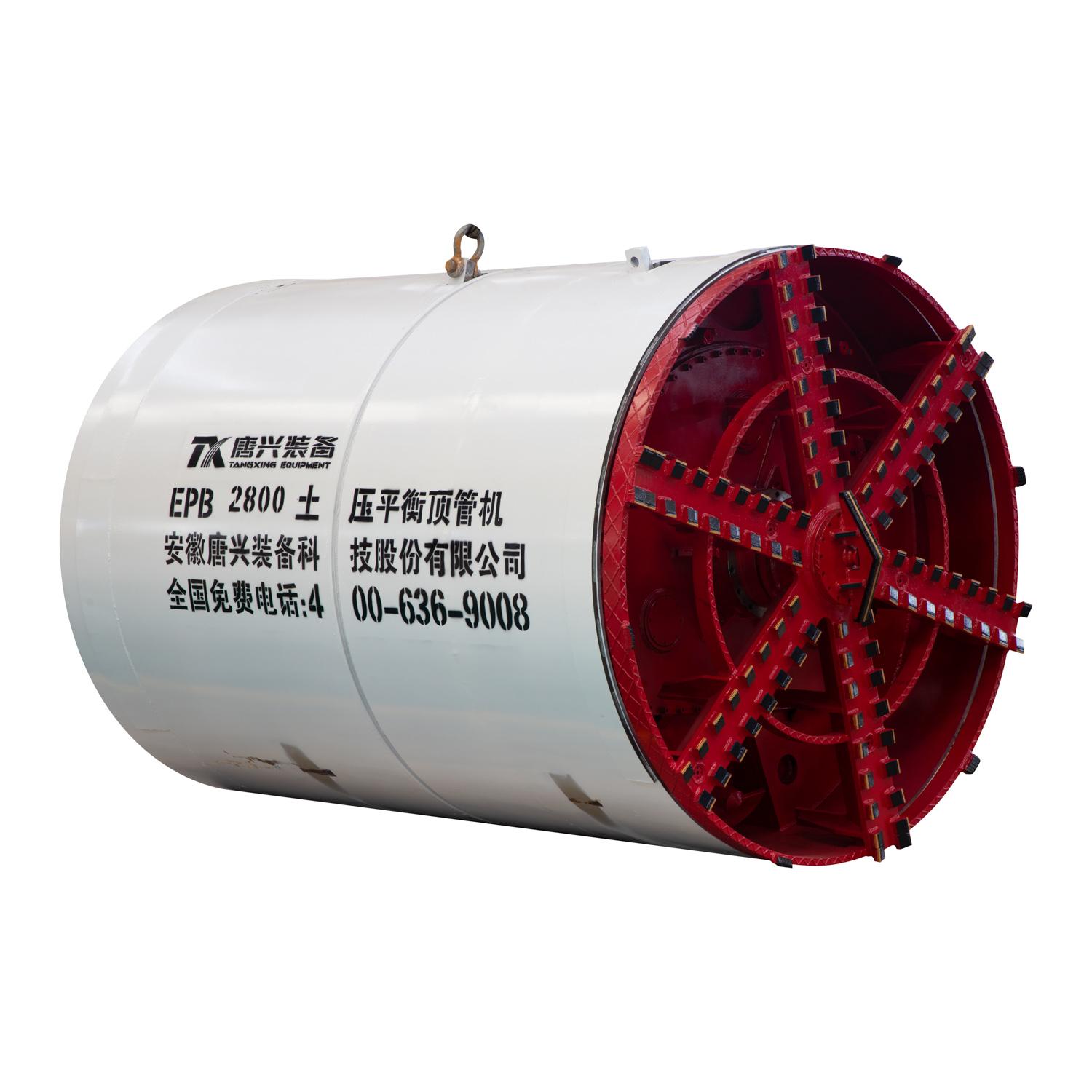

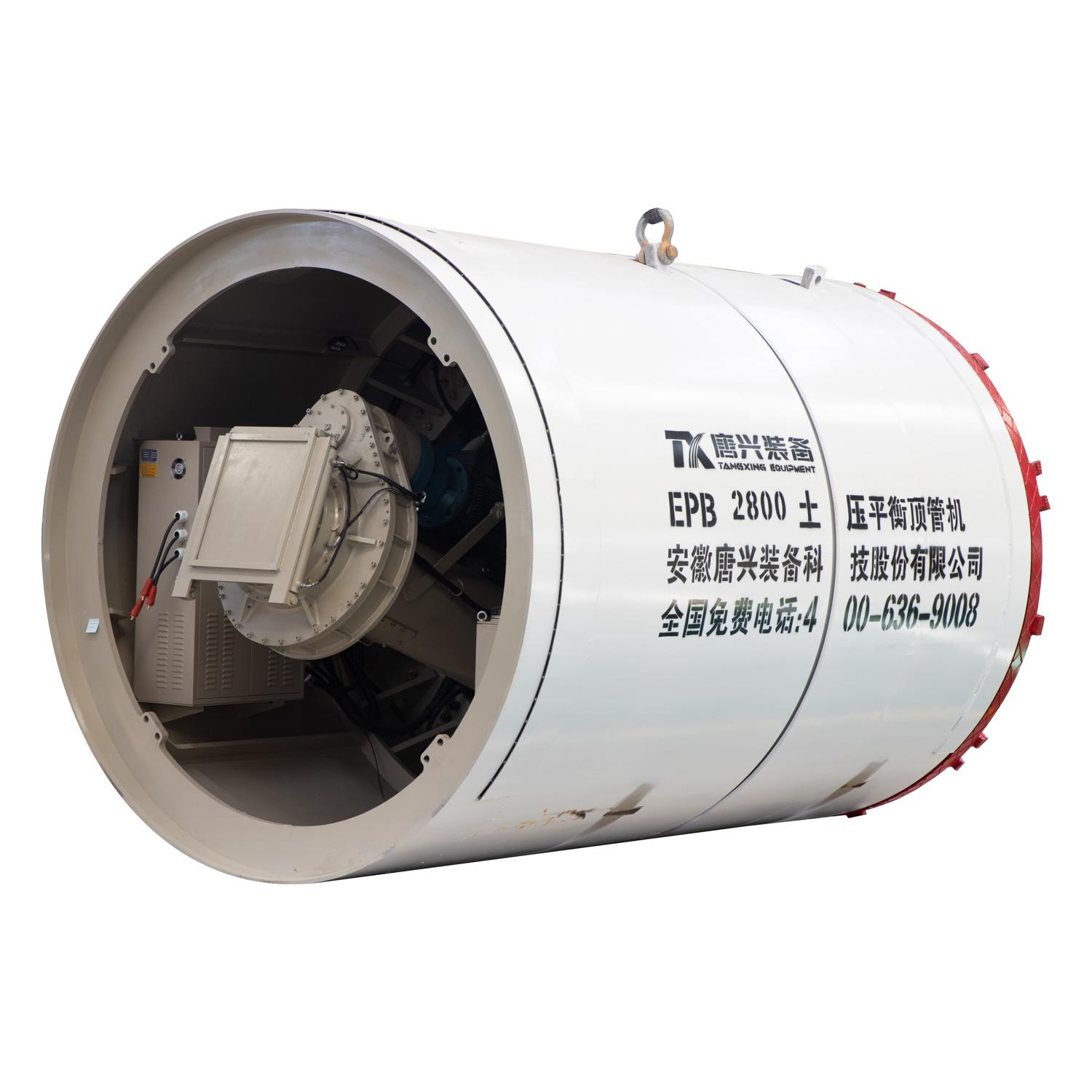

適用於多種土質的地下掘進重器
Enquiry about EPB土壓平衡式推進機
Enter the security code shown above
- 適用土質範圍廣,特別適用於中粗砂、中風化、強風化砂岩。
- 采用低速大扭矩傳動方式,刀盤切削力較大,過載系數能達到3以上。
- 有獨立、完善的土體注水、注漿系統,可對挖掘面土體進行改良,從而擴大適用範圍。
- 施工地面沉降小,覆土層最小僅為管徑的1.5倍。

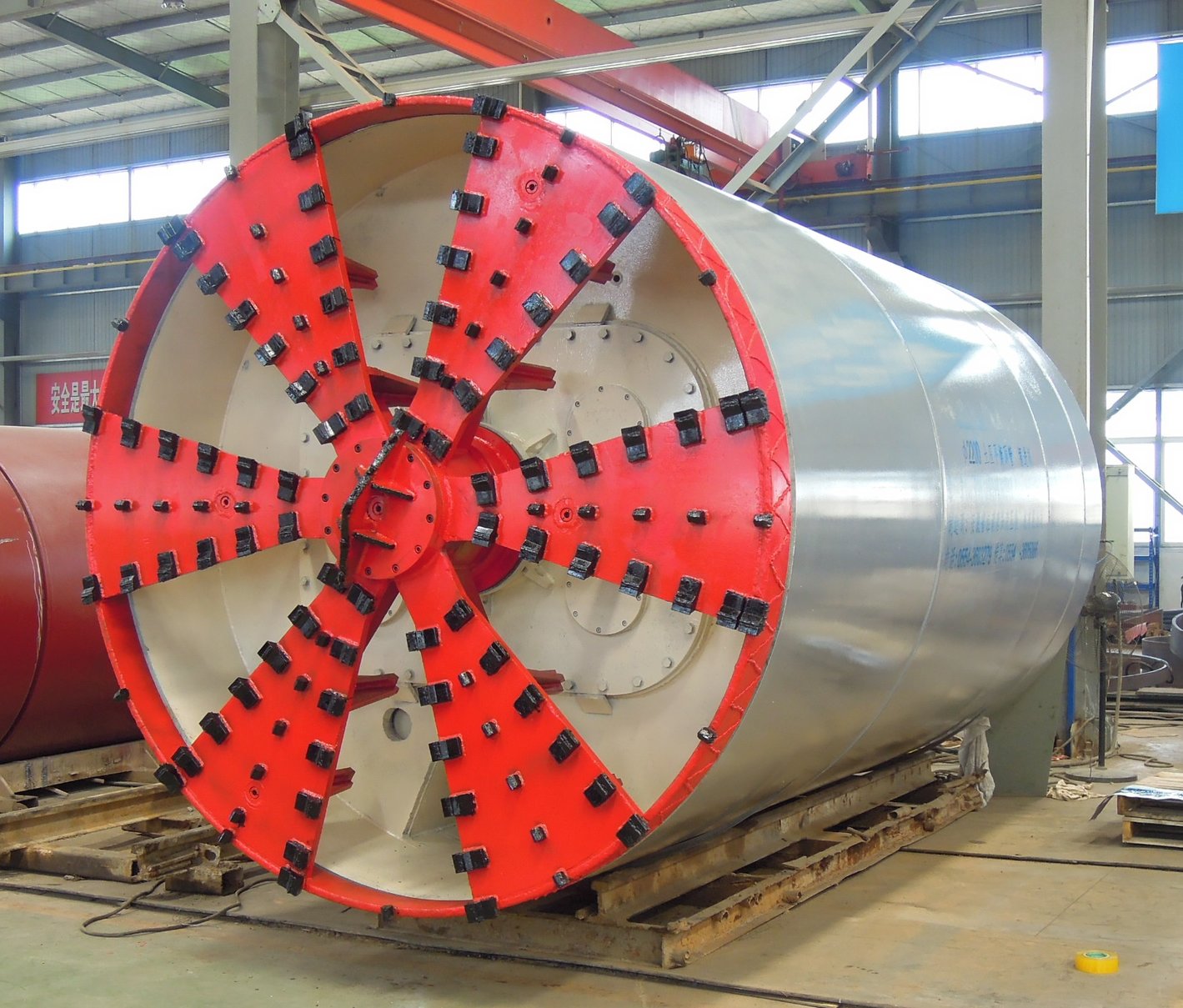

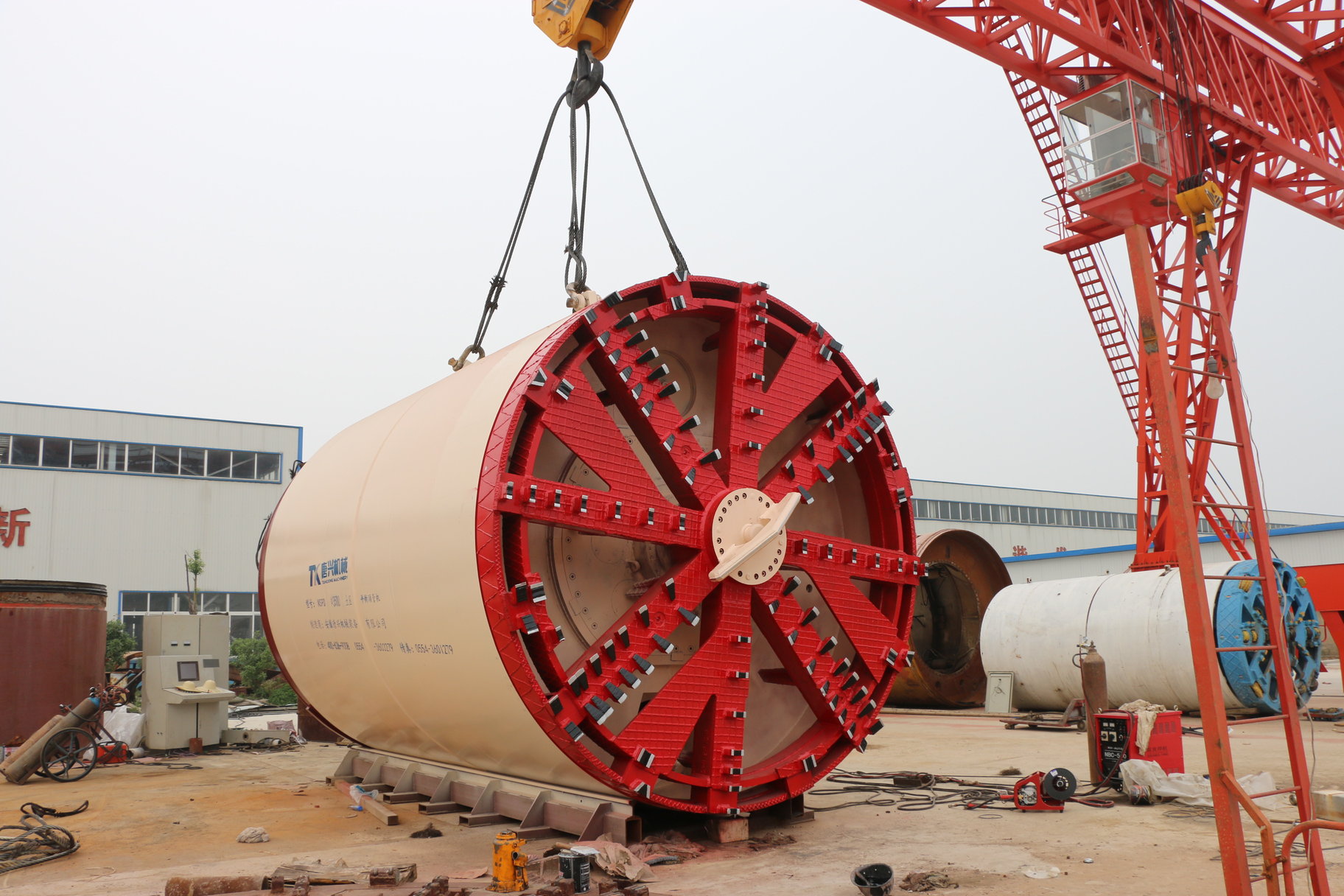

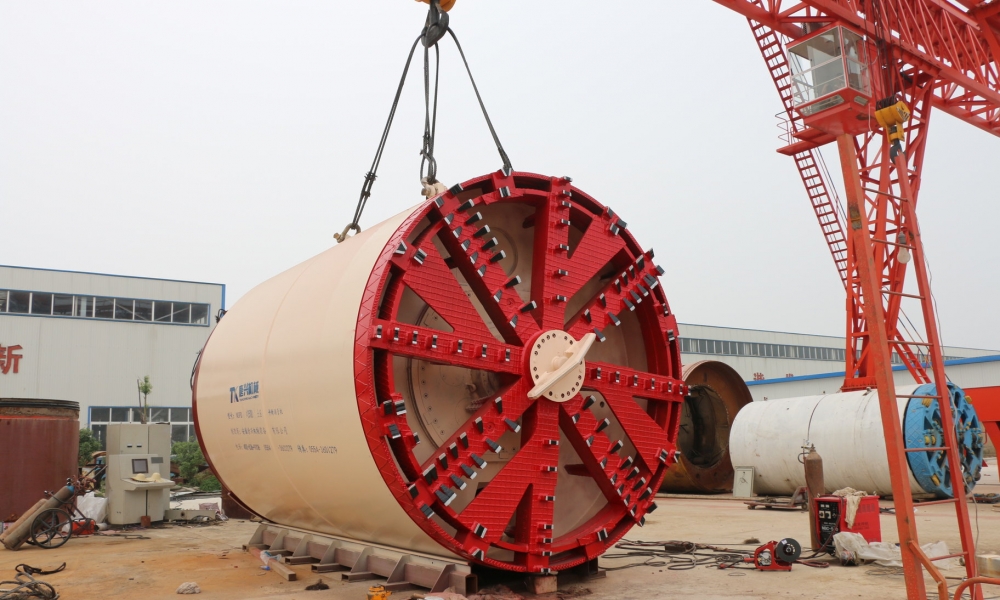

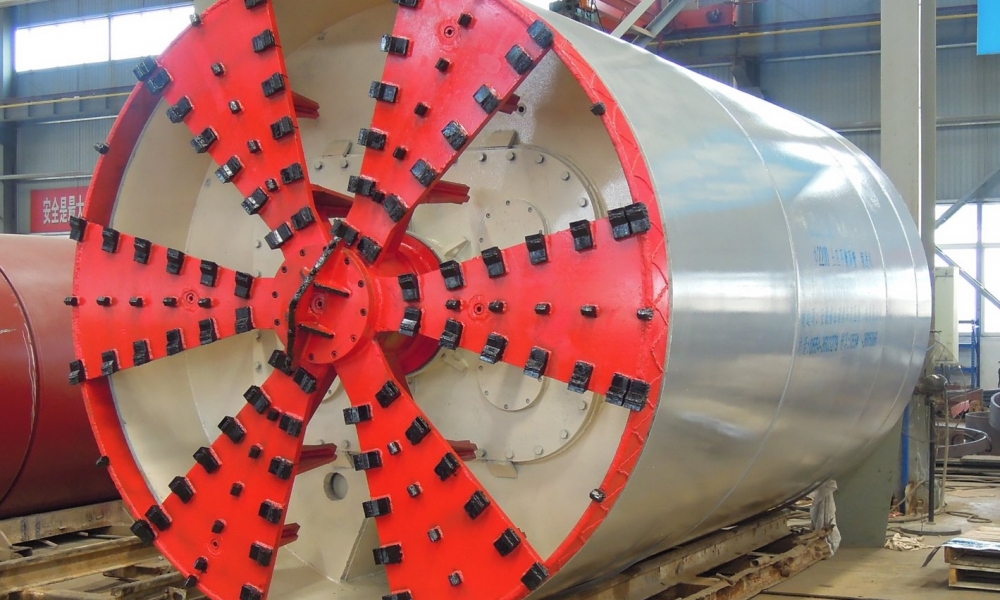

- 采用中心支撐式刀盤,結構緊湊,重量輕,壽命長,維修保養方便。
- 采用螺旋輸送機出土,出土高度高,粒徑大。
- 糾偏角度2.5°。機頭的仰俯和偏轉角度均采用先進的電氣系統控制,操作方便,反應靈敏,糾偏量可數字顯示,直觀可靠。
- 全斷面切削,開口率達100%,土壓力更切合實際。
技術規格
| 管徑內徑 Ø(mm) |
尺寸 (OD*mm) |
動力 (kW*QTY) |
額定扭矩 (kN*m) |
轉速 (rpm) |
糾偏推力 (T*QTY) |
螺旋輸送機功率 (kW) |
螺旋輸送機內徑 (mm) |
| 1500 | 1820*4500 | 30*2 | 220 | 2.6 | 80*4 | 15 | 300 |
| 1800 | 2420*4800 | 22*4 | 422 | 1.99 | 80*8 | 22 | 400 |
| 2000 | 2420*4800 | 22*4 | 422 | 1.99 | 80*8 | 22 | 400 |
| 2200 | 2660*4800 | 22*4 | 422 | 1.99 | 80*8 | 22 | 400 |
| 2400 | 2920*5000 | 30*4 | 650 | 1.76 | 120*8 | 30 | 520 |
| 2800 | 3350*5100 | 30*5 | 906 | 1.58 | 200*8 | 30 | 520 |
| 3000 | 3580*5500 | 30*6 | 1264 | 1.36 | 200*10 | 30 | 520 |
| 3200 | 3820*5800 | 30*6 | 1264 | 1.36 | 200*10 | 37 | 700 |
| 4000 | 4840*5800 | 37*7 | 1902 | 1.36 | 200*12 | 37 | 700 |
| *可根據客戶要求定制設計 |
主要特點
- φ450mm-φ4000mm
- 適用土質範圍廣
- 適用地層: 砂土, 粉土, 黏土
產品手冊下載
