OMU ABM-30 慣性定位儀
/
/
/
/
OMU ABM-30 慣性定位儀

ABM-30 專為DN40與1¼”管測繪使用設計研發。此設備外徑僅有25毫米/1”, ABM-30的最小曲率半徑可以達到 0.6m / 2’,因此可以測量一些變形或較為彎曲的管線。


ABM-30 專為DN40與1¼”管測繪使用設計研發。此設備外徑僅有25毫米/1”, ABM-30的最小曲率半徑可以達到 0.6m / 2’,因此可以測量一些變形或較為彎曲的管線。

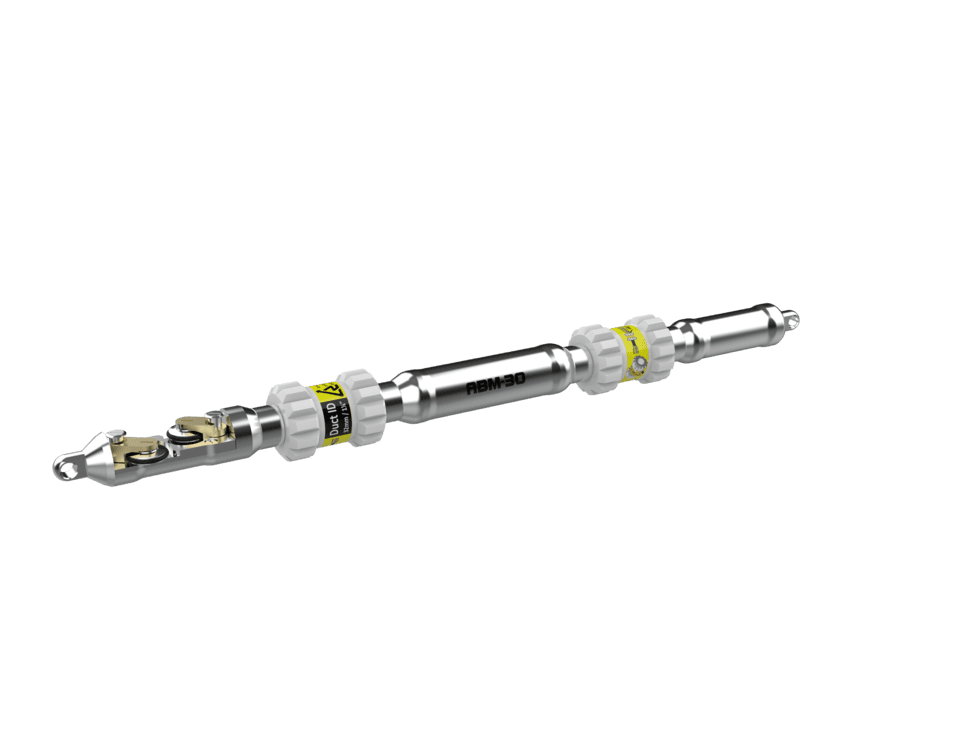

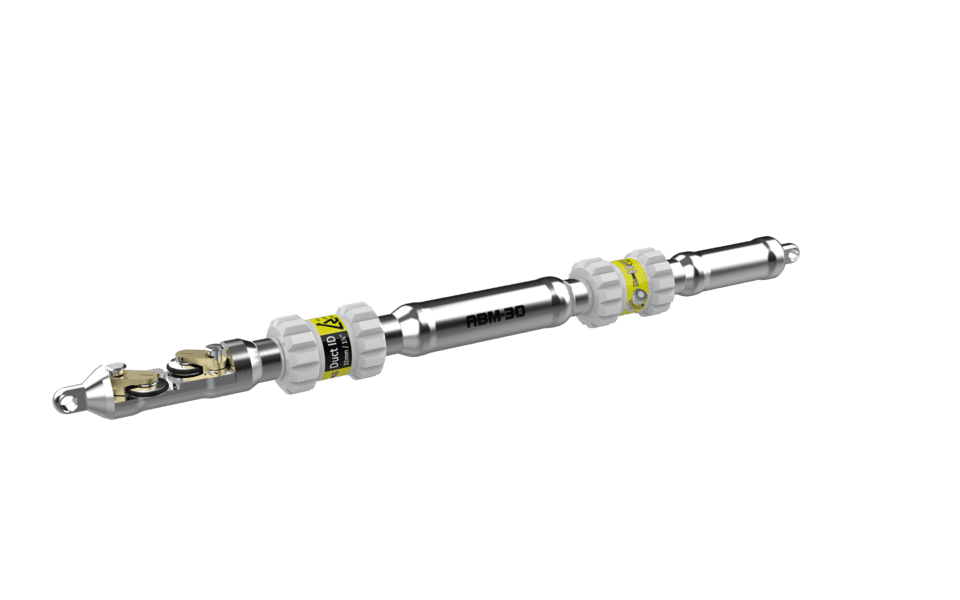

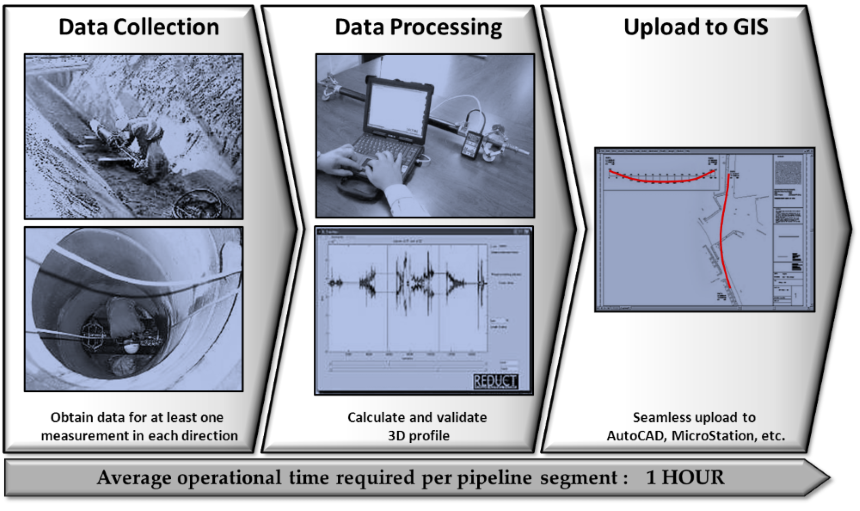

ABM-30 另外搭配了軟型置中器,可確保設備在管的正中心運行,並且可以測量到大於設備外徑20%之管道。ABM-30 外型小巧,以便於既使在狹小的人孔中,依然可以輕鬆操作。所有的數據資料僅需要幾十分鐘既可立即獲得。軟件系統可以輸出 3D立體圖形,2D與3D曲率半徑資料,精準的管長度,另可安裝額外的軟件可生成圖型協助計算拉入或是吹入光纜時之拉力。

技術規格

長度 : ±420mm / 16.5″
外徑 : 25mm / 1.0”
重量 : 0.6 kg / 1.2lb
傾角測量範圍 : +45° to -45°
管徑內徑範圍 : 29-34mm / 1.1-1.35”
最大拉力 : 40kg/80Lb
建議速度 : 1米(3英尺)/秒
資料讀取率 : 100 Hz
電池種類 : 鋰離子電池(LithiumIon) / 4 小時
作業溫度 : 0°C/32°F to 50°C/120°F

主要特點

  • 最小曲率半徑:
    Trade size DN40/SDR11 : 0.6 mm
    Trade size 1.25”/SDR11 : 2 ft
  • 不受磁力干擾
  • 防水功能 5 bar / 75 psi
  • 資料輸出可支援於大部分軟體

產品手冊

產品手冊下載
